产品名称

结构参数  ( Cable Construction )

序号 No

材料 Material

直径 Dimensions

1、内导体 (Inner Conductor)

铜包铝( Copper clad Aluminum )

 Ф1.8±0.02mm

2、绝缘(Dielectric)

发泡聚乙烯(Foam Polyethylene )(FPE)

Ф5.0±0.1mm

3、外导体(Outer Conductor)

双面自粘铝箔（Dual Al Foil）(20*0.05)mm

Ф5.2±0.1mm

4、编织（Braid）

铝镁丝（aluminum magnesium alloy braiding）16*7*0.12AA

Ф5.6±0.1mm

5、护套（Jacket）

聚氯乙烯（polyvinyl chloride(PVC)

 Ф7.5±0.1mm

机械及电气性能参数  ( Mechanical Characteristics and electrical performance parameter )

1、特性阻抗(Impedance)

50±2Ω（Ohms）

2、电容（Capacitance）

81±2PF/M

3、速率（Velocity）

82%

4、峰值功率（Peak Power）

1.6KW

5、护套耐压测试 Jacket spark (V.RMS)

3000V

6、内导体直流电阻(Inner Conductor Dc resistance)

≯12ohms/1000m

7、外导体直流电阻(OuterConductor Dc resistance)

 ≯31.68ohms/1000m

8、截止频率(GHz)cutoff Frequency

3G

9、工作温度（OperatingTemperature  ºC）

-20-70ºC

10、最小弯曲半径(Min Bend Radius)

75mm

11、绝缘的拉拨力（Pull strength of the insulation）

）

3～6lb/in

12、护套的拉拔力（Sheath of the drawing force）

3～8lb/in

13、护套的表面质量The surface quality of sheath

护套表面应光滑、光亮。无起包、竹节、鱼眼、网纹等目力可视缺陷。

14、产品印字jacket-Marking

5D-FB coaxial cable 0001m

15、电缆长度Reel Length

10M/卷

16、屏蔽衰减(>dB)(Screening attenuation)

90以实际长度值定义

17、电压驻波比VSWR

30～3000MHZ

整卷两端测试≤1.3

技术指标

线径/mm

长度/M

接头

7

10

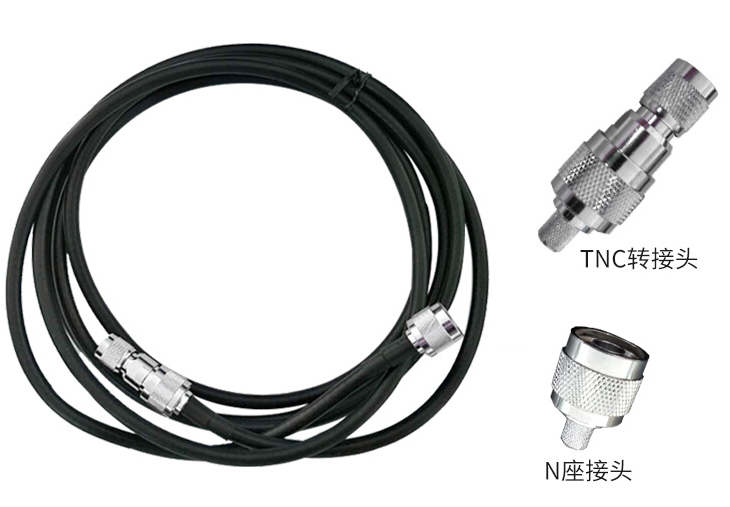

TNC公母针，N型公头公针或定制
